Transparentes Resin: Eigenschaften, Einsatz und ehrliche Grenzen

Kurzversion: Klares UV-Harz am HeyGears Reflex liefert hohe Lichtdurchlässigkeit und feine Geometrien – ideal für Sichtfenster, Gehäuse und optische Prototypen. Mit Klarlack ClearG115 steigen Transparenz, Glanz und UV-Schutz spürbar. Es ersetzt kein optisches Glas und kein Spritzguss-Polycarbonat. Abgebildete Teile sind Prototypen; über Kundenkonstruktionen veröffentliche ich bewusst wenig.

Transparente Bauteile sind im Resin-3D-Druck besonders reizvoll – und besonders anspruchsvoll. Wer Klarheit, Maßhaltigkeit und eine belastbare Oberfläche will, braucht Materialkenntnis, saubere Prozessführung und realistische Erwartungen. In diesem Artikel fasse ich zusammen, was transparentes HeyGears-Resin am UltraCraft Reflex kann, wofür es sich eignet und wo die Grenzen liegen.

Welches Material ist gemeint?

Im Fokus steht vor allem UltraPrint Modeling PAT10 – Transparent: ein hochklares Modellierharz der HeyGears-Reflex-Serie. Ergänzend gibt es flexible klare Varianten (z. B. PAF10 Clear, PVC-ähnlich biegsam) und als Oberflächen-Zubehör den Klarlack ClearG115 Gloss Glaze – für verbesserte Transparenz, hohen Glanz und UV-Schutz (siehe eigener Abschnitt unten).

Alle Angaben zu Kennwerten sind Herstellerangaben (HeyGears Lab) und dienen der Orientierung. Reale Bauteile hängen von Geometrie, Orientierung, Schichtstärke und Nachhärtung ab.

Eigenschaften von PAT10 (transparent)

• Hohe Lichttransmission: ca. 88–88,5 % (ASTM D1003), Haze ca. 5,4 % – acryl-ähnliche Klarheit mit geringer Diffusion.
• Vergilbungsresistenz: ausgelegt auf stabile Farbe und Klarheit bei UV-Alterung – wichtig für länger sichtbare Teile.
• Mechanik: zäh und schlagfester als spröde „Billig-Klarharze“; Biegefestigkeit ca. 67 MPa, Biegemodul ca. 1580 MPa, Bruchdehnung ca. 25 %.
• Wärmeformbeständigkeit: HDT ca. 67 °C – ausreichend für viele Prototypen, nicht für heiße Maschinenumgebungen.
• Härte / Wasseraufnahme: ca. 81 Shore D, Wasseraufnahme ca. 0,9 %.
• Dimensionale Stabilität: gut geeignet für maßhaltige Funktionsmuster und Gehäuse mit Sichtflächen.

PAF10 Clear dagegen: flexibler, PVC-ähnlich, Transmission der Materialfamilie ca. 82 %, niedrigere Steifigkeit – wenn Biegung und Bruchsicherheit wichtiger sind als maximale Härte.

Typische Einsatzfelder

• Sichtfenster, Abdeckungen und Gehäuse-Prototypen
• Optische / lichtleitende Funktionsmuster (ohne Labor-Optik-Anspruch)
• Design- und Demonstrationsmodelle mit „Glas-Look“
• Prüfmuster für Feingeometrie (z. B. kleine Köpfe, Kanten, Gewinde-ähnliche Details)
• Kleine End-Use-Teile, wenn Klarheit und Optik im Vordergrund stehen und die Belastung passt

Nacharbeit: Klarheit kommt nicht „aus dem Drucker fertig“

Frisch gedruckte Klarteile wirken oft milchig oder mit Schichtlinien. Die wahrgenommene Transparenz entsteht durch:

1. saubere Orientierung und Stützstrategie,
2. gründliches Waschen und vollständiges Nachhärten,
3. optional Schleifen/Polieren der Sichtflächen,
4. optional den Klarlack ClearG115 Gloss Glaze (siehe nächster Abschnitt).

Ohne Nacharbeit bleibt manches „klar, aber industriell“. Mit Nacharbeit wird es präsentationsfähig – das kostet Zeit und gehört ins Angebot.

Klarlack ClearG115 Gloss Glaze – mehr als nur Glanz

UltraGlaze ClearG115 ist kein Druckharz, sondern ein Klarlack / Glanzglasur für fertige Resin-Teile. Aufgetragen und ausgehärtet bildet er eine dünne, haftfeste Schutz- und Sichtschicht – besonders wertvoll bei transparenten Bauteilen.

Verbesserte Transparenz und Optik

• Verbesserte Transparenz: Der Lack füllt mikroskopische Oberflächenrauheit und Schichtlinien optisch aus. Licht streut weniger – milchige Stellen wirken klarer, der „Glas-Look“ kommt näher an poliertes Acryl.
• Hoher Glanz: Glanzwert ca. 115 GU (ISO 2813, 60°) – „G115“ steht für dieses Glanzniveau. Die Oberfläche wirkt glatter und professioneller als roh aus dem Drucker.
• Gleichmäßigeres Erscheinungsbild: Kanten und Sichtflächen wirken ruhiger; ideal für Präsentationsprototypen, Gehäuse und Designmuster.

Schutz und Beständigkeit

• UV-Resistenz: Mindert Vergilbung und Versprödung unter Lichteinfluss – relevant für transparente Teile, die länger sichtbar bleiben (Hersteller: Alterungstest ASTM G154, u. a. vergleichbar mit mehrjährigem Innenraum-Einsatz).
• Mechanischer Schutz: Dünne Schutzschicht gegen leichte Kratzer und Abnutzung im Handling; Abriebtest laut Hersteller sehr gering.
• Haftung Class 0 (ASTM D3359 / ISO 2409): sehr gute Verbindung zum Resin-Untergrund, ablösefest bei korrekter Anwendung.
• Alkoholfestigkeit: beständig gegen wiederholtes Abwischen mit Alkohol (Herstellerangabe ≥ 200 Reiben) – praxisnah für Reinigung und Laboralltag.
• Stabile Mechanik des Bauteils: die beschichteten Modelle behalten laut Hersteller ihre mechanischen Eigenschaften; der Lack peelt nicht und „weicht“ das Teil nicht auf.

Weitere Hinweise

• Geeignet u. a. für Figuren und Modelle, 3C-/Elektronik-Gehäuse, Wearables und transparente Sichtflächen – immer nach vollständiger Aushärtung des Druckteils.
• Hautverträglichkeitstests (ISO 10993-5/-10/-23) laut Hersteller bestanden – ersetzt aber keine produktspezifische Zulassung.
• Klarlack verbessert die wahrgenommene Transparenz und den Schutz; er macht aus Resin kein optisches Glas und ersetzt kein professionelles Polieren bei höchsten Ansprüchen.

Kurz: ClearG115 = klarere Optik + Glanz + UV- und Handling-Schutz. Für transparente Prototypen oft der Schritt von „technisch ok“ zu „präsentationsreif“.

Was transparentes Resin nicht ist

• Kein optisches Glas und keine präzisionsgeschliffene Linse
• Kein Ersatz für hochbelastetes Polycarbonat aus dem Spritzguss
• Keine unbegrenzte UV- und Hitze-Unempfindlichkeit im Outdoor-Dauerbetrieb
• Keine Freigabe für sicherheitskritische Anwendungen ohne separate Prüfung

Wer das ehrlich kommuniziert, vermeidet Enttäuschung – und findet genau die Projekte, in denen Resin glänzt.

Prototypen: warum ich wenig zeige

Viele klare und farbige Teile aus meinem Labor sind Kunden- oder Entwicklungsprototypen. Ich darf und will darüber nicht im Detail berichten: keine Explosionszeichnungen, keine Lastenhefte, keine exakten Einsatzorte. Was Sie auf der Website sehen, sind bewusst abstrahierte Beispiele – Druckqualität und Materialcharakter, nicht das komplette Produktgeheimnis.

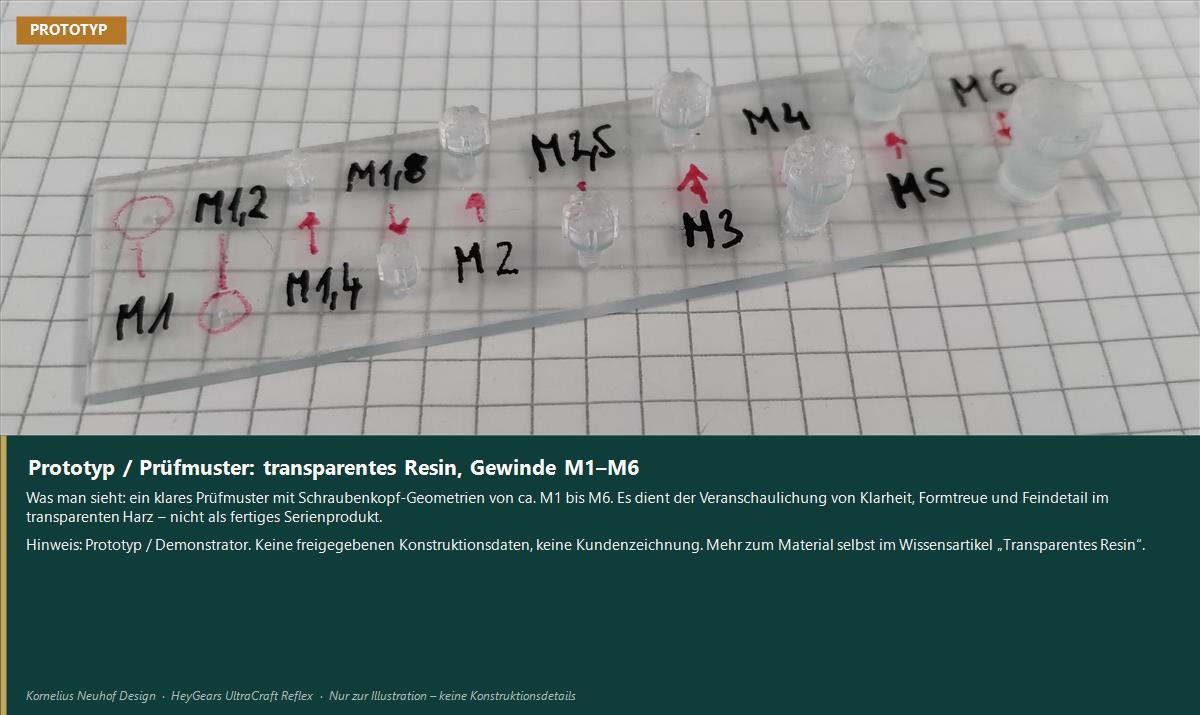

Das gilt auch für das Gewinde-Prüfmuster und andere Demonstratoren: sie belegen, was die Maschine und das Harz können – nicht, welches Serienprodukt dahintersteckt.

Wann lohnt eine Anfrage?

Wenn Sie ein Bauteil mit Sichtfläche, Lichtweg oder „Glas-Optik“ brauchen und Resin-Präzision (bis ca. 33 µm XY am Reflex, Bauraum ca. 192 × 121 × 220 mm) ausreicht: senden Sie STEP/STL und drei Sätze zu Funktion, Umgebung und Stückzahl. Ich sage klar, ob PAT10, PAF10 Clear oder ein anderes Harz sinnvoller ist – und was realistisch wird.
